VARIADOR DE VELOCIDAD Para MOTORES DC

Variador de Velocidad para Motores DC de tipo "bobinas
en serie" (Series wound), en lazo abierto


Equipos de 110 ó 220 Voltios

Entradas por Potenciómetro, 4-20mA y 0-10vdc
Salida: Proporcional 25Amp Pico Máximo.
Con y sin Inhibidor

CARACTERISTICAS:
- Este variador tiene una precisión de 1024 Posiciones.
- El sistema de deteccion de cruce por cero multivoltaje permite que el equipo trabaje a 110 ó 220vac.
- Corrimiento de fase Totalmente lineal.
- Platina de sujeción en Aluminio fabricada en CNC.
- Conector RÁPIDO Phoenix Contact.
- Fabricado con opto-acoplador con dv/dt = 10000v/us.

- Se recomiendan los disipadores HS-OPT-02.

FUNCIONAMIENTO:
La instalación de equipos tiene importantes detalles como se indica a continuación
Haga la conexión con las fuentes desenergizadas.
Efectúe los siguientes pasos:
1-. Energice la fuente de 24 V. El led de POWER ON se encenderá.
2-. Conecte R y S en R y N/S respectivamente. Esta señal será necesaria para la detección de cruce por cero.
3-. Conecte el Motor DC en las terminales T1- y T2+.
4. Varíe la velocidad con el Potenciometro.
5. Para inhibir (detener el Motor) se aplican 24 vdc en la señal INHIBIT.
Esta señal se acondiciona mediante un opto-acoplador para entrar al microcontrolador No.2. Cada Cruce por cero el microcontrolador "lee" esta señal para indicarle al TRIAC que se apague si es que esta activa.

Observación: El encendido y apagado de la fuente de 24vdc NO es recomendado para detener y arrancar el motor.
A continuación podemos observar la forma de onda resultante que recibe el Motor DC, la cual es simplemente una onda senoidal rectifi cada y con control de fase, lo cual se asemeja a una modulacion de ancho de pulso ó PWM.


MONTAJE SUGERIDO CON DISIPADOR HS-OPT-02

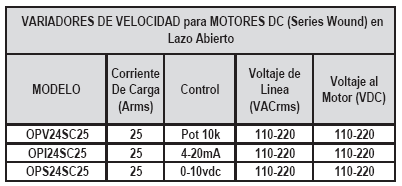

Existen modelos para potenciómetro y modelos para entrada análoga de 4-20mA ó 0-10vdc. Los modelos con INHIBIDOR incluyen en su referencia la terminacion -INH.

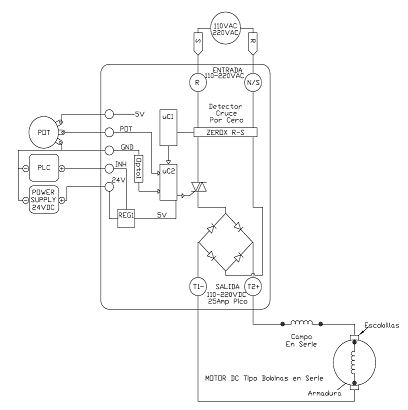

ESQUEMA DE CONTROL con Potenciómetro
