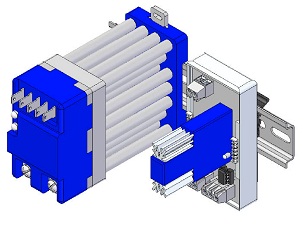

ADAPTADOR PWM

DISPOSITIVO DE ACOPLAMIENTO ENTRE CONTROLES DE SALIDA 4-20mA, 0-10Vdc, 1-2Khz y Potenciometro Y RELAY DE ESTADO SÓLIDO DC PARA CONTROL PROPORCIONAL PWM

CARACTERISTICAS

-. LED indicador

-. PWM a 10 Khz

-. Montaje Riel DIN.

-. Control 1000 posiciones

APLICACIONES

- Control de velocidad de motores DC en lazo abierto.

- Sillas de ruedas Eléctricas.

- Carga de Baterías.

- Modulación de ancho de pulso PWM para control de iluminación DC tal como arreglos de LED, bombillos halógenos.

- Montacargas Industriales.

INSTALACION

Una Fuente de Potencia de 24vdc alimenta el Adaptador PWM y al Relay DC de alta velocidad (15khz).

Para el caso de la figura tenemos un potenciómetro que regula la modulación de ancho de pulso la cual se transmite a un Relay DC.

El relay DC conmuta en PWM el valor de la fuente de Potencia conectada en la salida del motor.

La salida del equipo PWM 4_20 de 8Khz se conecta a una entrada de un relay DC con capacidad hasta 15khz.

Este montaje sirve para regular la velocidad de un motor DC en lazo abierto, lo que quiere decir que si una carga trata de frenarlo se frenara y no recuperara la velocidad.

APLICACION

Este montaje es apto para variar la velocidad de un motor DC en donde no se requiere control de flujo o recuperación de velocidad.

El torque que se obtiene dependerá de la curva del motor.
