Aplicacion N�600 OPTEC

CONTROL POR ANGULO DE FASE ANALOGO CON POTENCIOMETRO Y DISIPADOR INCLUIDOS

Triac de 40Amp

220 VAC/2000 VATIO

DESCRIPCION:

Los variadores de potencia de estado SÓLIDO son destinados al control de potencia en iluminación (DIMMER) y en regulación de temperatura, al variar el voltaje en una resistencia, en lugares en donde existe dificultad de colocación de un sensor de medición (circuitos de lazo abierto).

La salida en estado SÓLIDO, permite ajustar la potencia en un rango lineal de 12 a 96% del voltaje aplicado

Rango para 220Vac: 26 - 210VAC.

Rango para 110Vac: 13 - 105Vac

De esta manera se obtiene un excelente ajuste de la intensidad de la luz ó de la temperatura en un proceso.

Proporcionan un aumento de la vida util de las bombillas y los elementos de calentamiento al funcionar en voltaje reducido.

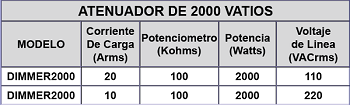

CARACTERISTICAS:

- El Disipador esta incorporado al chasis del Dimmer.

- 100% ensayado a 2000 Vatios / 220vac .

- Montaje en caja universal de 4x4 pulgadas.

- Potenciometro 2 Vatios y Perilla de alta calidad marca BOURNS Incluidos.

-. Fácil instalación. Solo dos cables, solo dos tornillos

APLICACIONES:

A. ILUMINACION . Como atenuador de luz en

-. Restaurantes.

-. Hospitales

-. Aeropuertos

B. CALEFACCION. Como Atenuador de intensidad en

-. Calefactores residenciales e Industriales

C. INDUSTRIA. Como control en lazo abierto en:

-. Selladoras manuales.

-. Parrillas electricas.

-. Estampación.

-. Variadores de velocidad de Motores DC con rectificador.

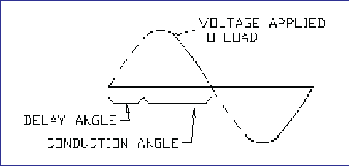

COMPORTAMIENTO ELECTRICO

Este es un control de fase de la onda senoidal. Como tal genera RFI y EMI, los cuales deberan atenuarse con filtros especializados. Consulte la fabrica para mayor informacion.

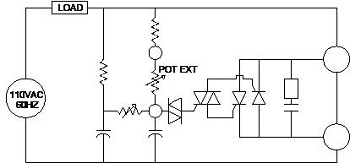

ESQUEMA INTERNO

Este es un control tipo DIAC-TRIAC-SCR para alta potencia y confiabilidad. El potenciómetro externo puede extenderse hasta 50 metros

PRECAUCIONES

Este equipo esta fabricado con un TRIAC de 40 amperios, lo cual permite exceder sus especificaciones de potencia teniendo en cuenta que su temperatura no exceda 65 grados centigrados.

Por ejemplo este equipo puede conectarse a 1500 wattios / 110 Voltios es decir a 13.6 amperios, pero se calentará a 57 grados aproximadamente. Esta temperatura esta por debajo de los 65 grados recomendados por el fabricante del semiconductor y además esta por debajo de los 60 grados recomendados por la norma RETIEE para equipo eléctrico con exposición al tacto.
