CONTROL DE FASE Trifásico CON 3 EQUIPOS Monofásicos

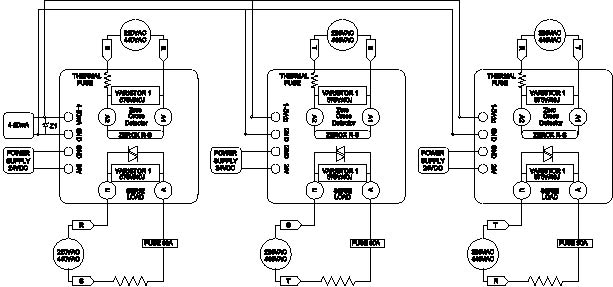

MONTAJE DE UN OPI48P40G Y DOS OPS48P40G PARA CONTROL DE CARGAS TRIFASICAS EN DELTA FUNCIONAMIENTO La instalación de los tres equipos de la siguiente figura tiene varias utilidades a. Un sistema de control de fase trifásico Modularb. Facil intercambio de repuestos. c. Control unico de 4-20mA. Como puede observaser se tienen tres equipos con sus tres cruces correspondientes R-S,S-T y T-R los cuales conmutan tres resistencias separadas (Delta abierta) instaladas en las respectivas lineas R-S,S-T y T-R. El primer equipo es un OPI48P40G con entrada 4-20mA. Internamente este posee una resistencia de precision de 250 ohm. Esto quiere decir que si: se le suministran 4 mA el equipo marca en el borne de entrada V=250ohm * 4mA = 1voltio. se le suministran 20mA el equipo marca en el borne de entrada V=250ohm * 20mA = 5voltios. Al conectar "en paralelo la entrada 4-20mA y GND con las entradas de los dos equipos OPS48P40G-Esp con entrada 1-5Voltios DC hacemos que los tres equipos reciban el control de 4-20mA y entreguen un control de fase sincronizado a las tres resistencias de potencia.
|
|
INSTALACION La instalación de equipos tiene importantes detalles como se indica a continuación Haga la conexión con las fuentes des energizadas. Efectúe los siguientes pasos: 1-. Energice la fuente de 24 V. El LED de POWER ON de los tres equipos se encenderá. 2-. Conecte R y S en A1 y A2 respectivamente. Esta señal será necesaria para la detección de cruce por cero. Observe que internamente se encuentran un Varistor (Metal Oxide Varistor MOV’s) de 575 Voltios 40 Joules y un fusible térmico para la PROTECCIÓN de transientes de voltaje entre A1 y A2. Conecte S-T Y T-R en los equipos OPS48P40G-Esp 3-. Conecte la carga en serie con un fusible RÁPIDO para proteger el semiconductor (triac o SCR) en las terminales U y V. Observe que internamente se encuentra un Varistor (Metal Oxide Varistor MOV’s) de 575 Voltios 40 Joules para la PROTECCIÓN de transientes de voltaje por el lado de potencia. 4-. Conecte la señal de entrada 4-20 mA. 5-. Conecte tres bombillas de Prueba como carga (LOAD). Varíe la señal de entrada 4-20 mA y las bombillas deberán cambiar de intensidad. 6-. Conecte la carga definitiva y varíe la señal de entrada 4-20 mA, Deberá variar la corriente y el voltaje en la carga LOAD. 7-. Los dos varistores (Metal Oxide Varistor MOV’s) de 575 Voltios 40 Joules, el 575L40 de HARRIS están insertados internamente para proteger el equipo de transientes de voltaje en el cruce por cero y en el TRIAC de cada equipo. |
