FUNCIONAMIENTO MODELOS SALIDA DC

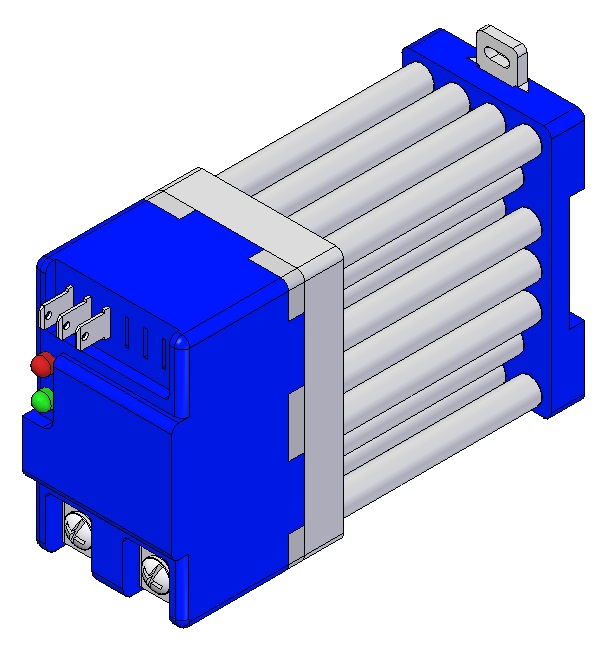

Este equipo es incorpora dos equipos en su interior
1-. El Driver PWM-POT ó el driver PWM-0-10
2-. Un relay con salida IGBT para 15khz.

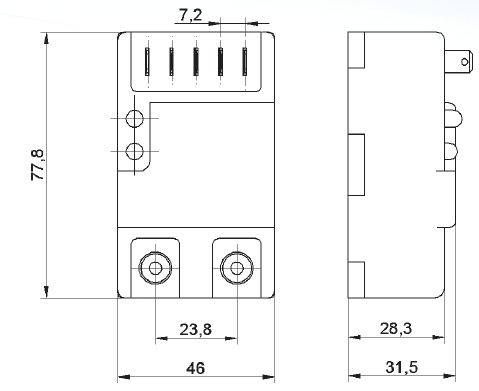

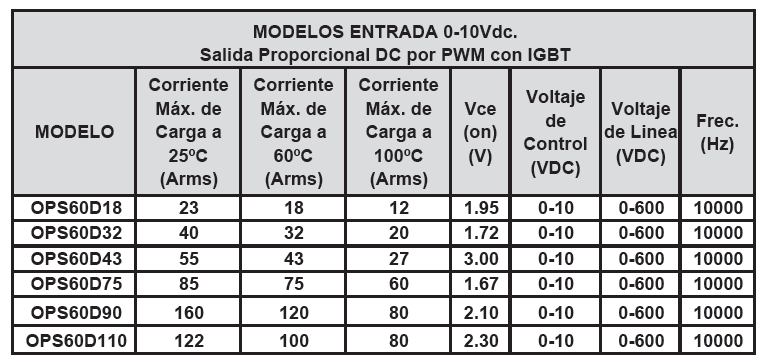

Sea el equipo OPS60D18, el cual se conecta a una salida analogica de 0 a10vdc de un PLC. Supongamos que se desea controlar la intensidad de un Clutch magnético entonces, si la salida es de 7.5vdc (se desea un 75% de intensidad en corriente) entonces el OPS60D18 generá un ancho de pulso de 75% on y 25% off. Supongamos que el equipo se instala en la salida a una fuente de 90Vdc. esperamos entonces que regule a un 75%, es decir a 90*0.75=67.5vdc. Le restamos la caida del IGBT la cual sería 1.95vdc para este caso, y asi obtenemos 67.5-1.95=65.55vdc.

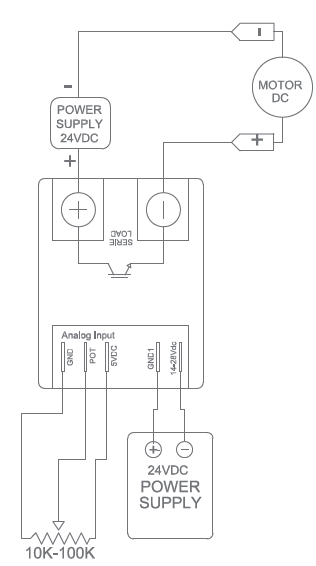

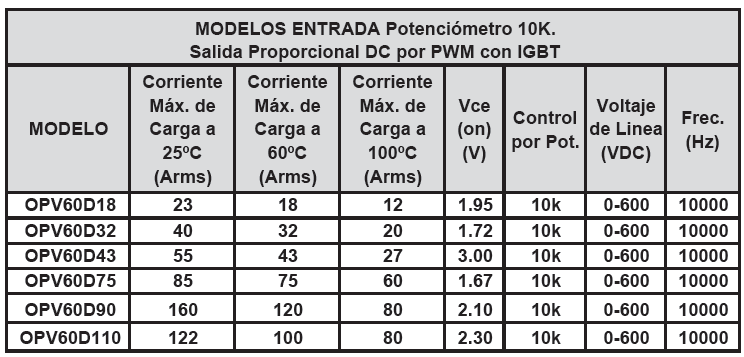

El siguiente esquema muestra la aplicación con Potenciómetro.

Esquema de Instalación Eléctrica
